Универсальные адаптеры

Воспользуйтесь нашим опытом разработки и эксплуатации измерительной оснастки и доукомплектуйте тестеры FORMULA® 2K, FORMULA® HF2, FORMULA® HF3 и FORMULA® HF3-512 универсальными переходными адаптерами.

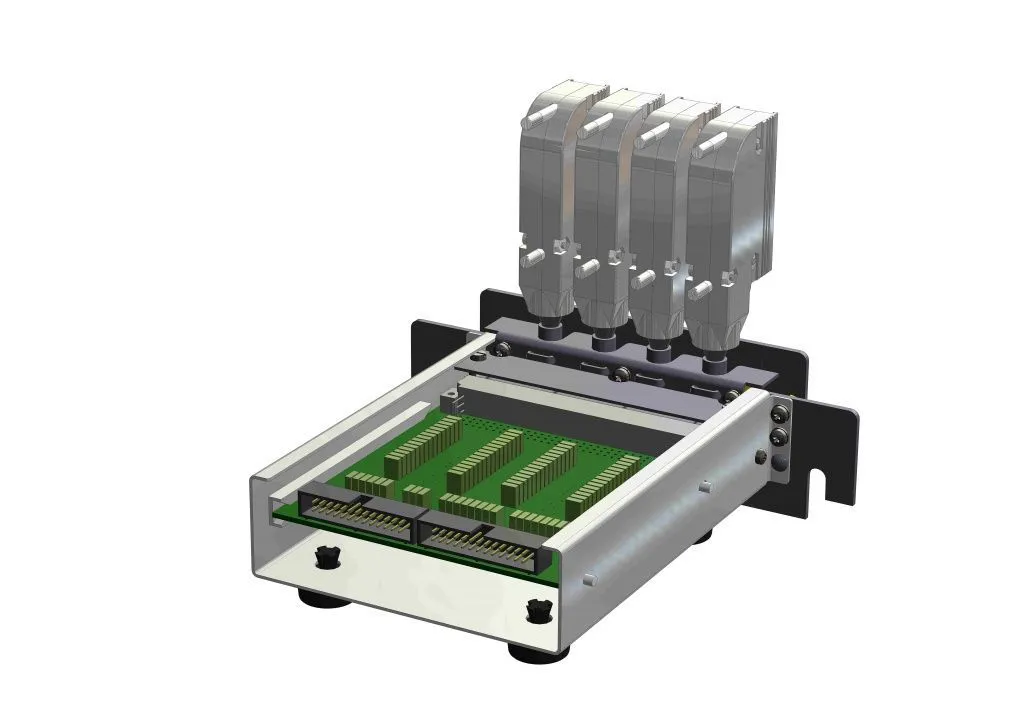

Переходной адаптер FHF-F2K на 64 канала

Переходной адаптер предназначен для обеспечения возможности применения низкочастотной измерительной оснастки, разработанной для Тестера FORMULA® 2K и универсального кабельного адаптера на 64 канала ФРМИ4.448.001.

В общем случае, переходной адаптер предназначен для контроля ИМС в корпусах, имеющих не более 64‑х сигнальных выводов и обеспечивает подключение:

  • 64-х каналов и источников VCC, VDD плат Board3, Board4;
  • напряжения +5В с разъема CK.

Переходной адаптер дополнительно вырабатывает:

  • сигналы – аналоги сигналов порта «USER» Тестера FORMULA® 2K;
  • напряжения ±12В.

Адаптер на 240 каналов

Плата предназначена для подключения ИМС в корпусах 4229.132-3 (132 вывода) и 4226.108-2 (108 выводов) к разъемам pogo-pin на лицевой панели Тестеров FORMULA® HF3 и FORMULA® HF3-512, при этом обеспечивается возможность подключения всех выводов объекта контроля к произвольному каналу, к общему выводу или к одному из трёх источников питания (два VCC, один VDD) Тестера посредством установки перемычек и напаивания на предусмотренные контактные площадки пассивных компонентов.

На верхней стороне платы установлены устройства контактные УК132-4С (для корпуса 4229.132-3) и УК108-4С (для корпуса 4226.108-2). На плате обеспечено согласование (волновое сопротивление 50±5Ом) сигнальных линий от выводов устройств контактных до выходных разъемов Тестера и низкий уровень перекрестных помех на соседних проводниках (не более 50мВ). Плата обеспечивает передачу цифрового сигнала с минимальными искажениями на частотах до 200МГц.

Адаптер на 192 канала

Адаптер предназначен для подключения к разъемам pogo-pin на лицевой панели Тестеров FORMULA® HF3 и FORMULA® HF3-512 через низкочастотные PBD разъёмы различных конфигураций измерительных оснасток с максимальным количеством сигнальных выводов до 192-х (не считая выводы питания).

На адаптере обеспечено согласование (волновое сопротивление 50±5Ом) сигнальных линий от PBD до выходных разъемов Тестера и низкий уровень перекрестных помех на соседних проводниках (не более 50мВ). Токи утечки на сигнальных проводниках адаптера не более 0,5мкА (при напряжении 5В).

Адаптер позволяет одновременно производить контроль до 3-х типов различных ИМС с максимальным количеством сигнальных выводов до 64-х у каждой.

Адаптер также обеспечивает:

  • выдачу и прием до 48-ми управляющих сигналов по пользовательскому интерфейсу I2C,
  • выдачу сигналов «Годен/Брак» на измерительную оснастку.

Адаптер на 256 каналов

Адаптер предназначен для подключения к разъемам pogo-pin на лицевой панели Тестеров FORMULA® HF3 и FORMULA® HF3-512 через высокочастотные штыревые разъёмы различных конфигураций измерительных оснасток с максимальным количеством сигнальных выводов до 256-ти (не считая выводы питания).

Адаптер обеспечивает подключение каждого вывода измерительной оснастки к сигнальным каналам Тестера или к одному из 16 источников питания, либо внешнему источнику посредством установки перемычек и напаивания на предусмотренные контактные площадки пассивных компонентов. На дополнительные цепи продублированы вспомогательные сигналы питания 5В и интерфейса I2C для управления измерительной оснасткой.

В адаптере обеспечены согласованные линии связи для передачи цифровых сигналов с частотой до 200МГц и уровнем перекрёстных помех не более 20мВ.

Адаптер универсальный на 64 канала

Адаптер универсальный на 64 канала ФРМИ4.448.001 предназначен для быстрого подключения/отключения плат контактирующих устройств к Тестеру FORMULA® 2K при измерениях параметров объектов контроля в нормальных условиях.

Адаптер рекомендуется применять при измерениях БИС в корпусах, имеющих не более 64-х сигнальных выводов и по условиям измерений не критичных к величине ёмкости нагрузки CL.

Варианты исполнений Адаптера в зависимости от типа кабелей сигнальных каналов представлены в таблице

Обозначение
Тип кабелей сигнальных каналов
ФРМИ4.448.001-01
Плоские
ФРМИ4.448.001-02
Коаксиальные
ФРМИ4.448.001-03
Коаксиальные укороченные

Волновое сопротивление коаксиальных кабелей составляет 50±2,5 Ом.

Адаптер универсальный на 128 каналов

Адаптер универсальный на 128 каналов ФРМИ4.448.112 предназначен для быстрого подключения/отключения плат контактирующих устройств к Тестеру FORMULA® 2K при измерениях параметров объектов контроля в нормальных условиях.

Адаптер рекомендуется применять при измерениях БИС в корпусах, имеющих не более 128-ми сигнальных выводов и по условиям измерений не критичных к величине ёмкости нагрузки CL.

Волновое сопротивление коаксиальных кабелей составляет 50±2,5 Ом.

Адаптер 64-256М (для обеспечения измерений в диапазоне температур)

Адаптер 64-256М ФРМИ.468359.004 предназначен для быстрого подключения/отключения плат контактирующих устройств к Тестеру FORMULA® 2K в нормальных условиях и совместной работы с мобильными установками типа ThermoStream.

Коммутация выходных сигналов Тестера к плате контактирующего устройства осуществляется с помощью pogo-pin контактов. Ответной частью pogo-pin контактов служат специальные контактные площадки на нижней стороне платы контактирующего устройства, устанавливаемой в Адаптер.

Адаптер рекомендуется применять при измерениях многовыводных (до 256-ти выводов) объектов контроля.

Адаптер для измерения параметров операционных усилителей

Адаптер ФРМИ 4.448.149-02 предназначен для измерения параметров одиночных, сдвоенных, строенных и счетверенных операционных усилителей при нормальных климатических условиях.

Адаптер применяется в комплексе с Тестером FORMULA® 2K и обеспечивает измерение следующих параметров операционных усилителей:

п/п Наименование параметра, единица измерения Буквенное обозначение Диапазон измеряемых величин ГОСТ, метод
1 Коэффициент усиления, раз Ку,U 100 … 5000000 ГОСТ 23089.1-83, метод со вспомогательным устройством
2 Максимальное выходное напряжение, В Uвых,max ±20 ГОСТ 23089.2-83
3 Напряжение смещения нуля, мВ Есм ±80 … ±0,1 ГОСТ 23089.3-83, метод 1
4 Входной ток, нА Iвх, Iвх1, Iвх2 ±4000 … ±0,005 ГОСТ 23089.4-83
5 Разность входных токов, нА ΔIвх ±4000 … ±0,005 ГОСТ 23089.4-83
6 Ток потребления, мА Iпот ±200 … ±0,0001 ГОСТ 23089.5-83
7 Коэффициент влияния нестабильности источников питания на напряжение смещения нуля, мкВ/В Kвл,и,п ±8000 … ±8 ГОСТ 23089.7-83
8 Максимальная скорость нарастания выходного напряжения, В/мкс VUвых 0,01 … 20 ГОСТ 23089.10-83, при Ку,U,ос=1
9 Коэффициент ослабления синфазных входных напряжений, дБ Kос,сф 40 … 130 ГОСТ 23089.11-83, метод 2
