ПЕРЕХОДНОЙ АДАПТЕР ДЛЯ ТЕСТЕРОВ FORMULA® ТТ3

В ответ на запросы наших Потребителей, обладающих Тестерами FORMULA® TT3 и при этом продолжающих эксплуатацию Тестеров FORMULA® ТТ2, FORMULA® ТТ и/или иного оборудования, использующего оснастку типа «14ТКС», мы разработали переходной Адаптер для подключения к Тестерам FTT3 оснастки типа «14ТКС».

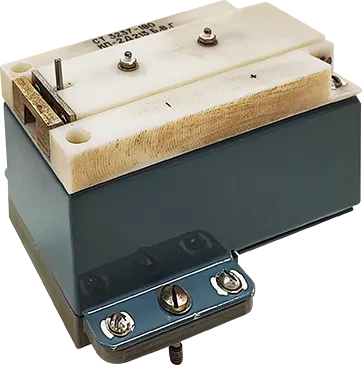

Измерительная оснастка типа «14ТКС»
Адаптер представляет собой электромеханическое устройство, предназначенное для подключения полупроводниковых приборов в корпусе через контактирующее устройство типа «14ТКС» к каналам Тестера FORMULA® ТТ3.
Адаптер пригоден для измерений в ручном режиме, а также в автоматическом — с применением зондовых станций, проходных камер, разбраковщиков, сортировщиков, хендлеров и другого технологического и испытательного оборудования.

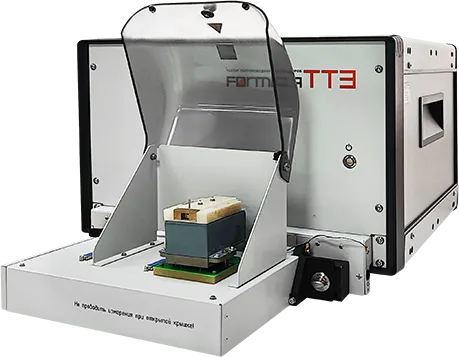

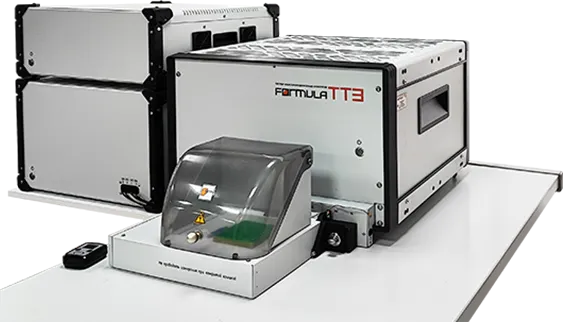

Общий вид тестера FORMULA® TT3 с установленным адаптером для оснастки типа «14ТКС»

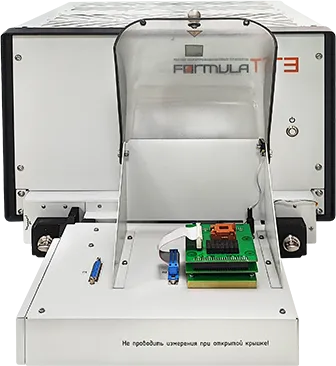

Адаптер с установленной измерительной оснасткой типа «14ТКС»
Использование Адаптера владельцами оснастки Тестеров «14ТКС», FORMULA® TT2, FORMULA® ТТ позволяет ускорить внедрение Тестеров FORMULA® ТТ3 в технологический процесс функциональных испытаний полупроводниковых приборов за счёт применения уже имеющейся у Потребителя измерительной оснастки.
Адаптер поставляется как совместно с Тестером FORMULA® TT3, так и индивидуально. В комплект поставки Адаптера входит комплект диагностической оснастки.
Адаптер с установленной измерительной оснасткой типа «14 ТКС» Тестера FORMULA® TT2

Технические характеристики Универсального Адаптера

  • Коммутируемый импульсный ток для цепи коллектора 100А, длительность импульса тока не более 1000 мкс, скважность 100;
  • Напряжение пробоя между цепями коллектор/эмиттер и коллектор/база не менее 2000 В;
  • Сопротивление цепей не более 0,05 Ом;
  • Сопротивление изоляции между цепями коллектор/эмиттер и коллектор/база не менее 10 ГОм;
  • Диапазон рабочих температур от 10°С до 25°С;
  • Отключение электрического воздействия при открытии защитной крышки.

Следует иметь в виду, что Адаптер типа «14ТКС» ограничивает функциональные и метрологические возможности Тестера FORMULA® TT3. Применение измерительной оснастки типа «14ТКС» ограничено задачами измерения статических электрических параметров полупроводниковых приборов. Для использования полного функционала Тестера FORMULA® ТТ3, включая вновь реализованные методы:

  • измерение входной, выходной и проходной емкости;
  • измерение зарядовых характеристик: полного заряда, затвор-стокового и затвор-истокового заряда;
  • воспроизведение режимов лавинного пробоя необходимо применять штатную измерительную оснастку Тестера FORMULA® TT3,

необходимо применять штатную измерительную оснастку Тестера FORMULA® TT3.

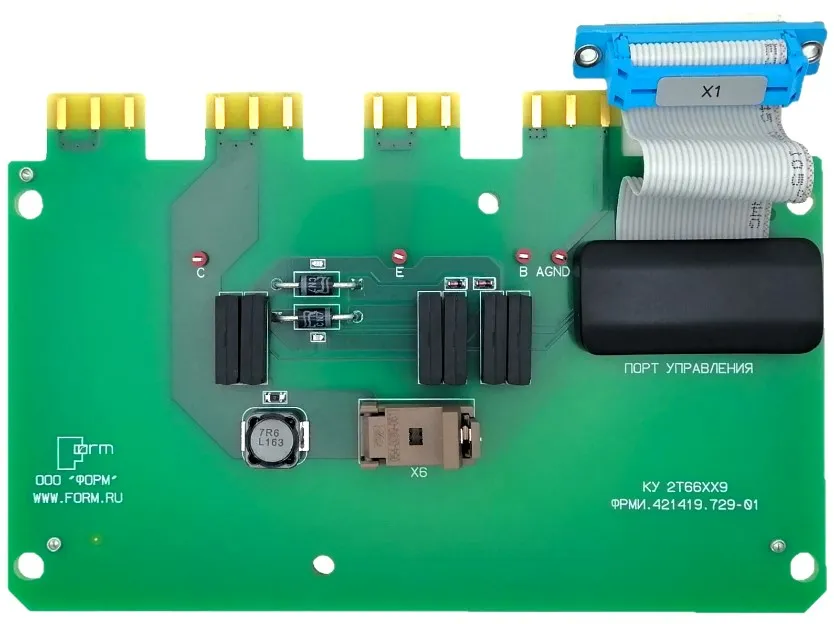

Штатная измерительная оснастка Тестера FORMULA® ТТ3
