Лаборатория входного контроля (ЛВК) iLForm — это новаторский высокоинтегрированный
продукт, созданный предприятием ФОРМ как готовая технология комплексной
автоматизированной проверки качества электронных
компонентов «от А до Я».

ЛВК iLForm как
«коробочный продукт»

Лаборатория представляет собой системное решение для задач входного контроля и испытаний, которое включает комплекс измерительного и испытательного оборудования, приборов и программно-технических средств, объединенных информационной системой ИС Kamchatka, с целью автоматизации непрерывного управления данными бизнес-процесса испытаний и измерений.

При разработке проекта Лаборатории iLForm мы обобщили уникальный 20-летний опыт эксплуатации наших Тестеров FORMULA® на 90 предприятиях ОПК России, приобщив к нему опыт собственной лаборатории по испытаниям новейших микросхем, разработанных предприятиями МИКРОН, МЦСТ, ЭЛВИС, КВАНТ, МОДУЛЬ, МИЛАНДР, БАЙКАЛ-электроникс и др.

Мы на практике изучили задачи, проблемы и работу наших Клиентов в области управления качеством ЭКБ, чтобы создать ЛВК iLForm как систему, которая надежно решает основную задачу испытаний — предотвратить передачу дефектных компонентов в производство конечной продукции, а в случае инцидента — оперативно выполнить ретроспективный анализ отклонений по всей цепочке проверки качества.

Применение Лаборатории iLForm предоставит Потребителям значительные выгоды и удобства в работе:

1.

Обеспечит достоверность результатов контроля ЭКБ

2.

Позволит выполнить план контроля и испытаний в срок и с минимальными ресурсами

3.

Резко сократит затраты на инженерно-техническое сопровождение бизнес-процесса измерений и испытаний

4.

Автоматизирует нормативные процедуры прослеживаемости и идентификации

5.

Cнизит остроту проблемы дефицита кадров и оплаты квалифицированного труда

6.

Позволит приступить к проведению проверки ЭКБ сразу после развертывания оборудования

Назначение

ЛВК iLForm предназначена для комплексной автоматизации бизнес-процесса проверки качества электронных компонентов с выполнением процедур прослеживаемости в отношении процессов и результатов измерений и испытаний. Состав оборудования и технического оснащения ЛВК iLForm обеспечивает высокоавтоматизированную проверку широкой номенклатуры микросхем, полупроводниковых приборов, электромагнитных реле, узлов и модулей РЭА методами испытаний, параметрических измерений, функционального и диагностического контроля.

Область применения

Область применения Лаборатории iLForm ориентирована, прежде всего, на входной контроль ЭКБ, при этом компоненты лаборатории и ЛВК в целом будут эффективны для реализации:

  • Сертификационных испытаний
  • Производственных и приемочных испытаний серийной продукции: отбраковочных, приемо-сдаточных, периодических, квалификационных
  • Испытаний и исследований вновь разработанных типов электронных компонентов

Состав и конфигурация ЛВК

Ядром Лаборатории iLForm являются российские продукты, созданные предприятием ФОРМ:

  • Автоматизированные средства измерений ЭКБ и узлов РЭА — Тестеры FORMULA®
  • Библиотека готовых Тестовых решений TestBox® для измерений и испытаний 550 типов микросхем, полупроводниковых приборов и реле
  • Информационная система ИС Kamchatka для автоматизированного обеспечения прослеживаемости в процессе испытаний на основе идентификации и непрерывного управления данными о проверке качества электронных компонентов
  • Средства кодирования и распознавания для автоматизированной идентификации объектов испытаний.

ЛВК iLForm разработана как модульная масштабируемая система, допускающая многие варианты исполнения, открытая для программно-аппаратной интеграции с широким кругом дополнительного оборудования и приборов. В состав Лаборатории, в дополнение к ее ядру, мы предлагаем включить:

  • Метрологическое оснащение — программное обеспечение, внешние приборы и комплекты поверочных принадлежностей для самостоятельного проведения периодической калибровки СИ и испытательного оборудования силами метрологической службы Потребителя
  • Испытательное оборудование — камеры тепла-холода, Thermostream, вибростенды и т. д.
  • Средства автоматизации — автозагрузчики, автосортировщики, зондовые автоматы и т. д.
  • Техническое оснащение — производственная мебель, оргтехника, аксессуары

Основные компоненты ЛВК iLForm

Именно Тестеры FORMULA® являются метрологическим центром ЛВК и основным источником данных для реализации процедур прослеживаемости. Тестеры FORMULA® — это семь утвержденных Росстандартом типов автоматизированных средств измерений (СИ) для параметрического и функционального контроля ЭКБ, которые разработаны и серийно производятся предприятием ФОРМ. Тестеры обеспечивают метрологическую достоверность измерений в соответствии с национальными стандартами, высокую производительность, строгое соответствие нормативной документации, техническим требованиям и спецификациям на испытуемую продукцию.

Каждый тип Тестеров предназначен для выполнения комплексного автоматизированного контроля соответствующего класса ЭКБ при проведении входного контроля, производственных и приемочных испытаний, а также сертификации ЭКБ ИП. На сегодня в состав Тестеров семейства FORMULA® входят следующие серийные модели в статусе утвержденного типа средств измерений и внесенные в государственный реестр СИ:

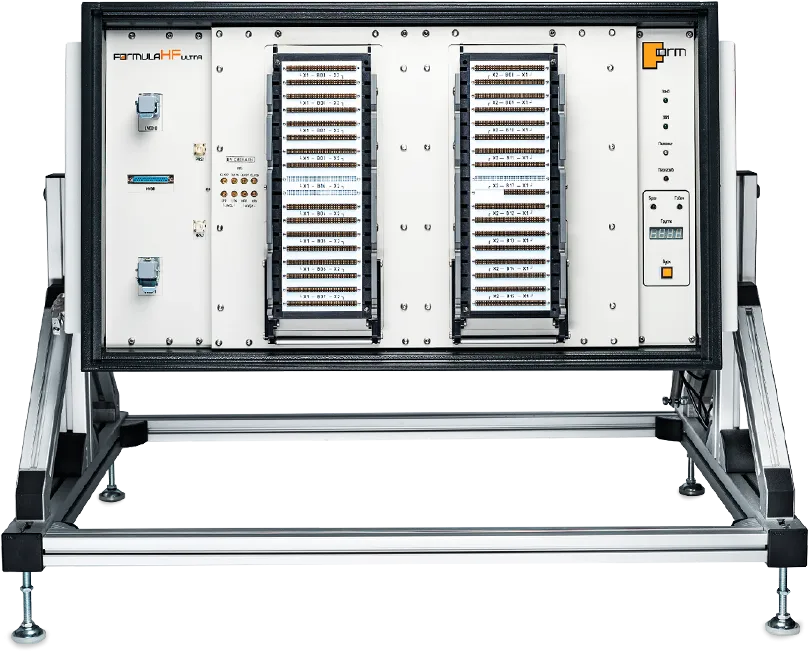

FORMULA® HF Ultra

Тестер высокочастотных СБИС 550 МГц / 1024 канала

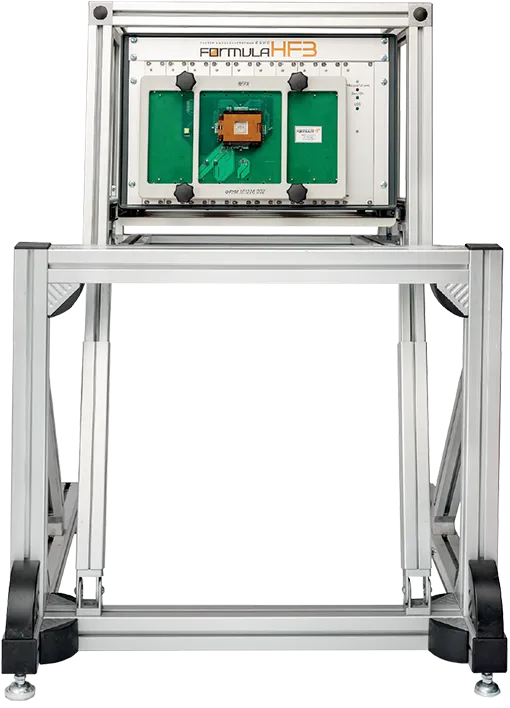

FORMULA® HF 3

Тестер высокочастотных СБИС 550 МГц / 1024 канала

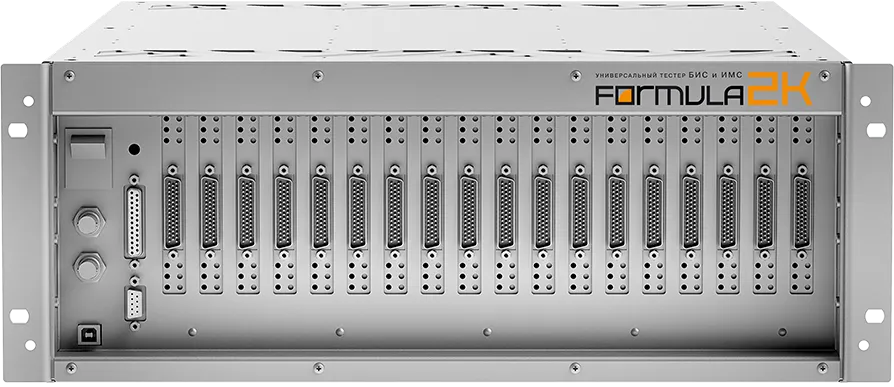

FORMULA® 2K

Тестер высокочастотных СБИС 550 МГц / 1024 канала

Все Тестеры семейства FORMULA® являются результатом собственной разработки предприятия ФОРМ с использованием оригинальных технических решений при проектировании аппаратуры,программного обеспечения и специализированной элементной базы. Наличие полной конструкторской и метрологической документации с литерой «О1» на каждый тип выпускаемых средств измерений обеспечивает непрерывную поддержку жизненного цикла оборудования и надлежащий государственный метрологический надзор.

Тестеры FORMULA® выпускаются на собственном производстве ФОРМ в Москве с применением первоклассного технологического оборудования, компонентов и материалов в соответствии с требованиями СМК по ГОСТ ISO 9001–2015 применительно к разработке, проектированию, производству, поставке и обслуживанию автоматического тестового оборудования для электронных компонентов.

Тестеры обеспечены технической поддержкой предприятия ФОРМ на протяжении всего срока эксплуатации у Потребителя — как в гарантийный, так и в послегарантийный период. Сегодня на технической поддержке ФОРМ находится более 400 единиц Тестеров FORMULA® и более 550 типов Тестовых решений, которые применяются для входного контроля, производственных испытаний и сертификации ЭКБ.

Тестовые решения TestBox®

Каждое Тестовое решение TestBox® — это «коробочный продукт», превращающий Тестер FORMULA® в готовое рабочее место для проведения измерений электронных компонентов:

1.

В корпусе и на пластинах

2.

Поштучно и в режиме группового контроля «мультисайт»

3.

В нормальных условиях и под воздействием температур и иных внешних факторов

4.

С ручной и автоматической загрузкой и сортировкой с применением автосортировщиков и зондовых автоматов

5.

Специализированную оснастку для подключения конкретного типа ЭКБ

6.

Диск с программой контроля и испытаний

7.

Паспорт с руководством по эксплуатации

8.

Гарантию и техническую поддержку Производителя.

Cannot find 'ilform_slider2' template with page ''

Информационная система iLForm Kamchatka

Интеллектуальным ядром ЛВК является система автоматизированного обеспечения прослеживаемости процессов и результатов испытаний ИС Kamchatka. Задачей ИС Kamchatka является исключение ошибок «человеческого фактора» при реализации нормативных процедур идентификации и прослеживаемости. Ошибок ручного труда, который создает немалые проблемы в управлении качеством ЭКБ, среди которых:

  • риск передачи дефектных ЭРИ в производство
  • риск ложного забракования годных компонентов
  • высокая стоимость, неполнота и риск недостоверности процедур ручной регистрации данных
  • трудности при выполнении оперативного и, особенно, ретроспективного анализа дефектных компонентов при ручном извлечении информации
  • трудности оперативного формирования данных для рекламационной работы и выработки корректирующих действий и т. д.

ИС Kamchatka решает эти проблемы, резко снижая и риски и затраты за счет автоматизации процедур идентификации и прослеживаемости по всей цепочке испытаний и измерений на основе безбумажного управления данными об объектах, процессах и результатах проверки качества электронных компонентов. По запросу обеспечивается выдача информации:

  • о движении и местонахождении партий ЭКБ, сопроводительной документации, программах и маршрутах испытаний
  • о результатах проверки ЭКБ: характеристиках качества (в виде полных и сокращенных протоколов испытаний), о количестве проверенных и забракованных изделий, о видах брака, о дрейфе параметров в партии и за период и др.
  • о процессах измерений и испытаний: условиях и времени проведения процессов, данных о техническом и метрологическом состоянии использованного оборудования, об использованных Тестовых решениях, о состоянии окружающей среды, сведения об исполнителях и др.
  • управленческие данные: о ходе выполнения плана испытаний, о фактической трудоемкости операций, об отказах оборудования, нормы производительности для планирования машинного времени, сроки проведения регламентных работ и т. п.
  • данные для автоматической генерации отчетов для анализа деятельности по заданным критериям.

«Мастера» подготовки статистических отчетов, встроенные в пользовательский интерфейс ИС Kamchatka, являются мощными инструментами руководителя для выполнения оперативного и ретроспективного анализа, в том числе, в случае инцидентов отказа компонентов в эксплуатации, а также для выработки и планирования корректирующих действий. Автоматическое управление данными в ИС Kamchatka исключает ошибки ручной работы, и, что особенно важно, — не допускает несанкционированные изменения данных измерений и испытаний.

Благодаря сквозной идентификации объектов контроля (партий ЭКБ, оборудования, приборов, оснастки, технического оснащения, мест хранения и др.), а также автоматизации сбора, хранения и извлечения результатов испытаний, ИС Kamchatka резко снижает риск передачи дефектных изделий ЭКБ в производство, а также риск ложного забракования.

Сервисные услуги
производителя

Для сокращения времени и издержек Потребителя на вспомогательные работы, непосредственно не связанные с проверкой качества компонентов, ФОРМ предоставляет Потребителям ЛВК iLform следующие технические услуги:

1.

Интеграция ЛВК и/или ее компонентов в технологическую, информационную и испытательную инфраструктуру предприятия Потребителя

2.

Плановое техническое обслуживание, ремонт и метрологический сервис Тестеров FORMULA® на месте эксплуатации специалистами аккредитованной калибровочной лаборатории ФОРМ

3.

Расширение конфигурации и технических возможностей ЛВК в процессе эксплуатации в соответствии с перечнем типовых опций ЛВК iLForm

4.

Разработка специализированных Тестовых решений TestBox® для измерений и испытаний

5.

Предоставление готовых Тестовых решений из Библиотеки TestBox® во временное пользование

6.

Разработка специальных опций информационной системы Kamchatka на заказ

7.

Сопровождение Потребителя при проведении рекламационной работы с поставщиками.

Гарантии производителя и поддержка в эксплуатации

Гарантия на ЛВК iLForm составляет 1 год и предусматривает бесплатный выезд инженеров службы сервиса ФОРМ на место эксплуатации ЛВК в случае гарантийного ремонта и внеочередной метрологической калибровки. По окончании гарантийного периода предприятие ФОРМ предлагает Потребителям заключить Договор сервисного обслуживания, а также предоставляет технический сервис и метрологические услуги по отдельным заявкам. Служба технической поддержки ФОРМ без ограничения срока предоставляет всем Потребителям ЛВК iLForm следующие бесплатные услуги:

  • Консультации по телефону, электронной и факсимильной почте, в ходе терминальных сессий, а также непосредственно на территории предприятия ФОРМ
  • Методическую помощь в рекламационной работе
  • Организацию ремонта и технического обслуживания

Срок поставки и цена

Срок поставки ЛВК iLForm составляет от 8 до 14 недель в зависимости от номенклатуры средств испытаний и числа вновь разрабатываемых Тестовых решений TestBox®. Для тех предприятий, на которых уже применяются Тестеры FORMULA® , предусмотрена возможность дооснащения уже действующей лаборатории входного контроля до формата ЛВК iLForm.
