Тестер HF-3-512

Назначение и область применения
Тестеры на платформе FORMULA® HF3 представлены двумя базовыми моделями — FORMULA® HF3 и FORMULA® HF3–512 и предназначены для функционального и параметрического контроля быстродействующих СБИС широкой номенклатуры: микроконтроллеров, статической и динамической памяти (ЗУ), СБИС на БМК, ASICs, ПЛИС и др. с числом сигнальных выводов до 256/512 и частотой функционирования до 200 МГц.
В комплекте с адаптером PRIMA Тестеры позволяют измерять статические параметры микросхем АЦП и ЦАП до 14 разрядов.
Преимущества Технического уровня
Аппаратно-программные и конструктивно-технологические решения, реализованные в Тестерах, обеспечивают характеристики и свойства, существенные при производстве измерений, испытаний и входном контроле СБИС. Тестеры позволяют выполнять комплексную проверку широкой номенклатуры СБИС, благодаря следующим техническим возможностям:

Применение FORMULA® HF3 в процессе испытаний СБИС на внешние воздействующие факторы
Конструкция, аппаратное и программное обеспечение Тестеров создают наилучшие условия для испытаний микросхем, в том числе, для испытаний, совмещенных с измерениями, например, с использованием установок «Термострим» и проходных камер.

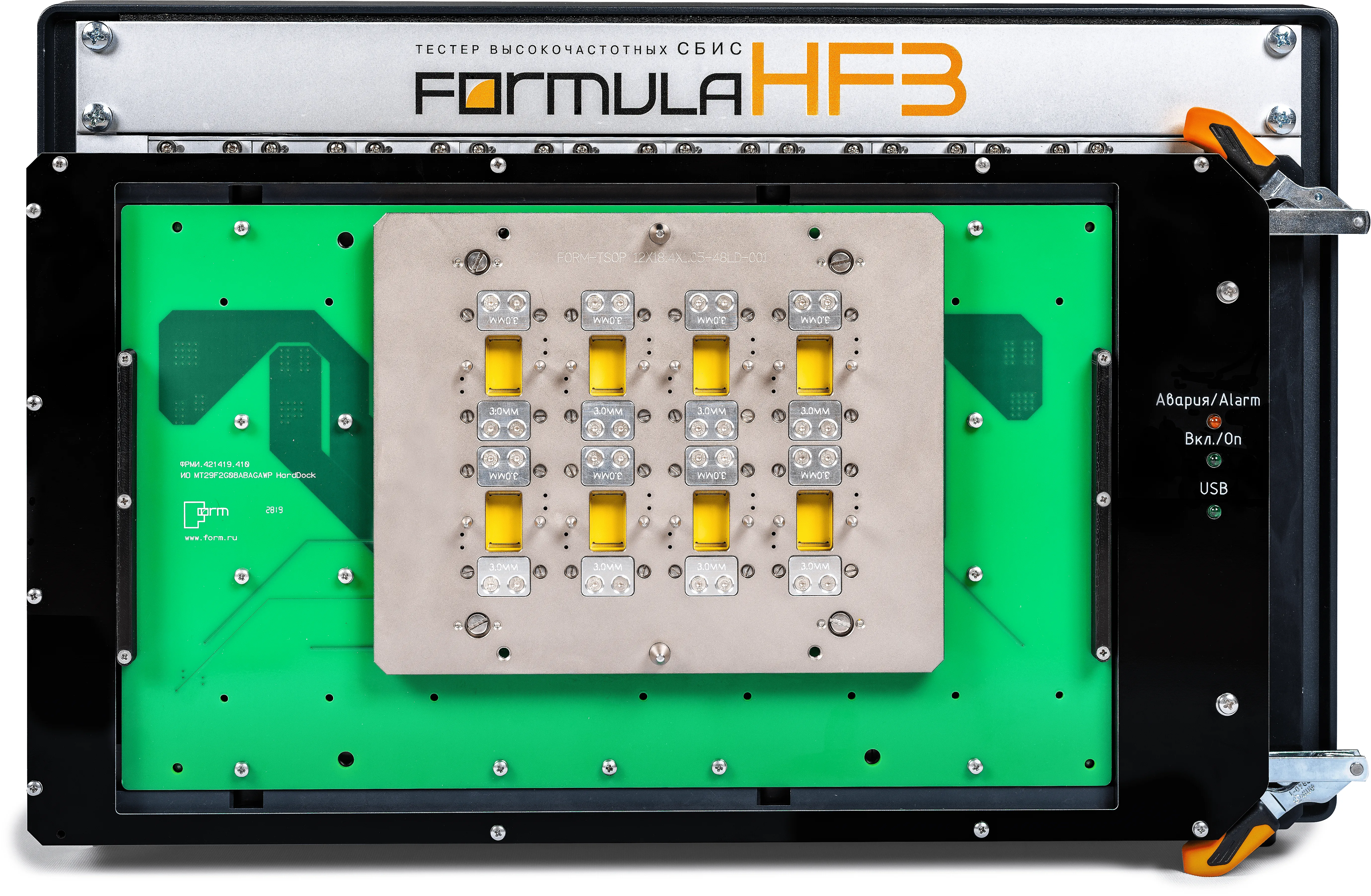

Специально для Тестера FORMULA® HF3 разработан оригинальный термостойкий адаптер УАП с прижимным устройством, который также применяется и для Тестера FORMULA HF3–512 для испытаний СБИС с числом сигнальных выводов до 256. Небольшая площадь зоны размещения контактов POGO-PIN на адаптере УАП позволяет использовать малогабаритную оснастку, сокращая затраты на подготовку измерений.
Система контактирования (прижимное устройство), которой оснащен Тестер FORMULA HF3–512, обеспечивает измерения в диапазоне температур от –60 °C до +125 °C без дополнительных приспособлений. Обеспечены надежность в режиме долговременных круглосуточных испытаний, удобство и быстрота установки, фиксации и смены измерительной оснастки, которые достигаются благодаря оригинальной конструкции механического прижимного устройства и «вечных» термостойких контактов (POGO-PIN), гарантирующих не менее миллиона присоединений оснастки.
Тестер оснащен средствами для интеграции с внешним оборудованием отечественного и иностранного производства, в том числе, с зондовыми установками, испытательным оборудованием, внешними приборами. Манипулятор поворота измерительного блока позволяет изменять угол наклона от 0 до 90 градусов, обеспечивая надлежащее положение разъемов Тестера во всех режимах его эксплуатации.


Программный комплекс
Заказные и готовые Тестовые решения TestBox®
Для скорейшего внедрения Тестера и получения отдачи на инвестиции ФОРМ предлагает Потребителям готовые и заказные Тестовые решения TestBox® для измерений конкретных типов микросхем:
- в корпусе и на пластинах
- в режиме групповых измерений «мультисайт»
- с применением автозагрузчиков и зондовых автоматов
- в режиме испытаний под воздействием внешних факторов
- в нормальных условиях и под воздействием крайних температур (Termostream, проходная камера)
Каждое Тестовое решение TestBox® является специализированным программно-аппаратным комплексом, который включает:
- специализированную оснастку для подключения конкретного типа СБИС
- диск с программой контроля и измерений СБИС
- паспорт с руководством по эксплуатации TestBox®
- гарантию производителя
Качество Тестовых Решений TestBox® определяется их соответствием нормативной документации на ЭКБ и ЭРИ, Техническим требованиям и спецификациям Заказчика. Тестовые решения TestBox® поставляются как в составе поставки Тестера, так и отдельно от поставки, в любое время на протяжении жизненного цикла оборудования. Приобретая Тестеры с комплектом TestBox® , Потребитель имеет возможность немедленно приступить к измерению микросхем, существенно сокращая сроки выпуска своей продукции.
Тестовые решения

услуги производителя
Для сокращения времени и издержек Потребителя на вспомогательные работы, непосредственно не связанные с измерениями, ФОРМ предоставляет Потребителям Тестеров FORMULA® следующие технические услуги:
- Интеграция Тестеров в технологическую, информационную и испытательную инфраструктуру Потребителя с подключением внешнего оборудования, приборов и IT-сетей
- Оснащение рабочих мест на основе Тестеров информационной базой данных iLForm для обеспечения прослеживаемости измерений
- Плановое техническое обслуживание, ремонт и метрологический сервис на месте эксплуатации Тестера специалистами калибровочной лаборатории ФОРМ
- Расширение конфигурации Тестера в процессе эксплуатации в соответствии с перечнем типовых опций, либо с разработкой опций на заказ
- Разработка специализированной оснастки для измерений и испытаний
- Сопровождение Потребителя при проведении рекламационной работы
Качество Тестеров на платформе FORMULA® HF3
Определяется следующими важнейшими критериями, выполнение которых обеспечивает предприятие ФОРМ как разработчик и изготовитель Тестера:
Состав Тестера при поставке
Тестеры на платформе FORMULA® HF3 имеют модульно-магистральную архитектуру и предусматривают заказное аппаратно-программное конфигурирование в соответствии с вариантами исполнения, указанными в Описании типа СИ. По желанию Потребителя в поставку Тестеров опционально включаются типовые и заказные Тестовые решения TestBox® , а также оборудование рабочего места для измерений и испытаний СБИС. В состав поставки входит полная эксплуатационная и метрологическая документация: Руководство по эксплуатации, Свидетельство об утверждении типа СИ, Методика поверки, Свидетельство о первичной поверке.
Гарантии производителя и поддержка в эксплуатации
Гарантия на оборудование составляет 1 год и предусматривает бесплатный выезд инженеров службы сервиса ФОРМ на место эксплуатации Тестера в случае гарантийного ремонта и внеочередной метрологической калибровки. По окончании гарантийного периода ФОРМ предлагает Потребителям заключить Договор сервисного обслуживания, а также предоставляет технический сервис и метрологические услуги по отдельным заявкам Потребителей
Служба технической поддержки ФОРМ без ограничения срока предоставляет всем Потребителям Тестеров FORMULA® следующие бесплатные услуги:
- Консультации по телефону, электронной и факсимильной почте, в ходе терминальных сессий, а также непосредственно на территории предприятия ФОРМ
- Методическую помощь в рекламационной работе
- Удаленную диагностику Тестеров с локализацией неисправности
- Обновление версий программного обеспечения
- Организацию ремонта и технического обслуживания
- Информирование о новых опциях Тестера, новых Тестовых решениях
- Проведение обучающих семинаров по вопросам контроля качества ЭКБ
- По запросу Потребителя технические возможности оборудования могут быть расширены в процессе эксплуатации — за счет аппаратного и программного дооснащения, а в ряде случаев — путем разработки заказных опций.
Срок поставки и цена

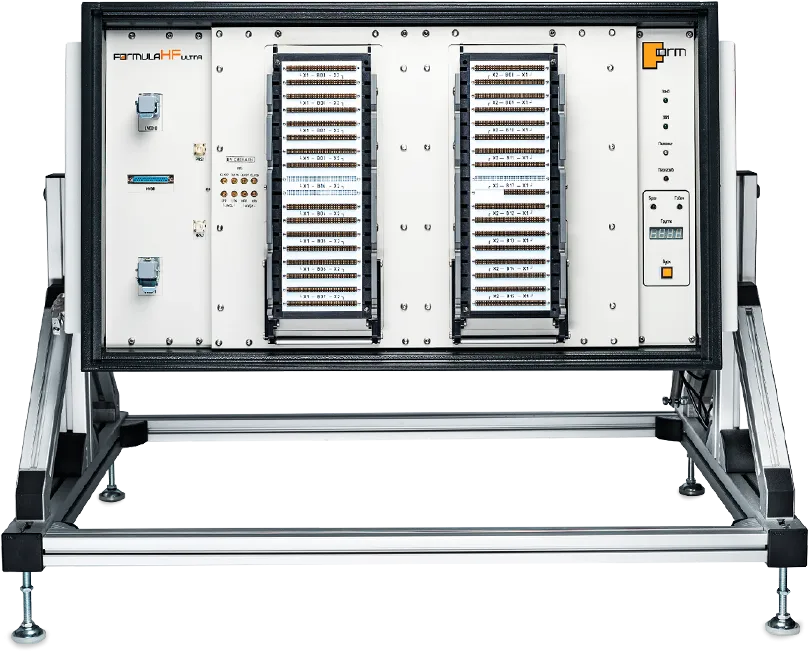

Срок изготовления и поставки Тестера FORMULA® HF Ultra составляет от 9 до 15 недель в зависимости от конфигурации.
В цену Тестера включены:
- Гарантия 1 год
- Доставка по адресу Потребителя, монтаж и подключение Тестера на территории Потребителя
- Инструктаж персонала Потребителя по правилам эксплуатации Тестера и по разработке программ контроля
- Ввод Тестера в эксплуатацию с предъявлением Тестовых решений TestBox®
