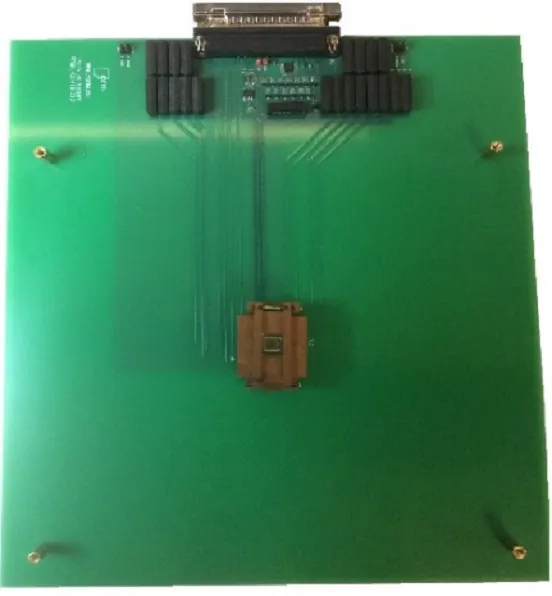

Тестовое решение предназначено для проведения автоматизированного измерения и контроля электрических параметров микросхемы 559ИП1 на соответствие нормам приёмки и поставки по техническим условиям бК0.347.192-01 ТУ и таблиц норм и режимов измерения СБ0.348.909 ТБ4, СБ0.348.909 ТБ5, СБ0.348.909 ТБ6 согласно метрологическим характеристикам "Системы контрольно-измерительной для функционального и параметрического контроля БИС и ИМС тестера FORMULA 2K" ФРМИ 2.653.020, регистрационный №37424-08 ГРСИ РФ. В состав измерительной оснастки входит «Адаптер 559ИП1_6» ФРМИ.421419.535.
ТР применяется в комплексе с «Системой контрольно-измерительной для контроля БИС и ИМС Тестер FORMULA 2K», проходной камерой типа ПКВ1/ПКВ2 и устройство контактирования И6М3.605.163 из состава ПКВ для измерения статических параметров в нормальных климатических условиях, при повышенной температуре окружающей среды (+125°С), при пониженной температуре окружающей среды (−60°С).
ТР применяется в комплексе с Тестером FORMULA 2K и испытательной установкой типа ThermalAir Temperature Cycling Test Systems и осциллографом Keysight DSOX3104T для измерения статических и динамических параметров в нормальных климатических условиях, при повышенной температуре окружающей среды (+125°С), при пониженной температуре окружающей среды (−60°С).

Рекомендованная конфигурация Тестера, необходимая для работы ТР:

Платы ТестераㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤТип платыㅤㅤㅤㅤㅤМаркировка
Блок параметрических измеренийㅤㅤSVPN−LPSㅤㅤㅤㅤㅤㅤㅤSVPN1
                                                                         SVPN−LPSㅤㅤㅤㅤㅤㅤㅤSVPN2
Блок канальной электроникиㅤㅤㅤㅤㅤㅤPINHㅤㅤㅤㅤㅤㅤㅤㅤPINH3
