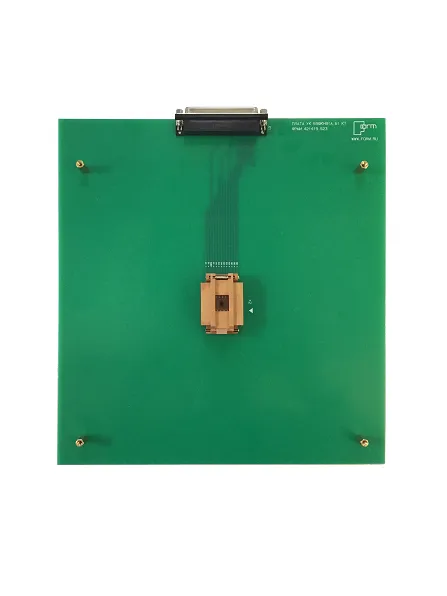

Тестовое решение предназначено для проведения автоматизированного измерения и контроля электрических параметров микросхемы 590КН8Б на соответствие техническим условиям бК0.347.000-09ТУ, таблиц норм и режимов измерения СБ0.343.807ТБ2, СБ0.343.807ТБ5 и согласно метрологическим характеристикам «Системы контрольно-измерительной для контроля БИС и ИМС Тестера FORMULA 2K» ФРМИ 2.653.020, регистрационный № 37424-08 ГРСИ РФ. В состав измерительной оснастки входит «Адаптер 590КН8» ФРМИ.421419.525.
ТР применяется в комплексе с проходной камерой типа ПКВ1/ ПКВ2, температурной испытательной установкой типа ThermalAir Temperature Cycling Test Systems для измерения статических параметров объектов контроля в нормальных климатических условиях (+25 °С ± 10 °С), при повышенной температуре окружающей среды (+85 °С ± 3 °С) и при пониженной температуре окружающей среды (−60 °С ± 3 °С).
ТР применяется в комплексе с осциллографом Keysight DSOX3104T для измерения статических и динамических параметров объектов контроля в нормальных климатических условиях.

Рекомендованная конфигурация Тестера, необходимая для работы ТР:

Платы ТестераㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤТип платыㅤㅤㅤㅤㅤМаркировка
Блок параметрических измеренийㅤㅤSVPN−LPSㅤㅤㅤㅤㅤㅤㅤSVPN1
                                                                         SVPN−LPSㅤㅤㅤㅤㅤㅤㅤSVPN2
Блок канальной электроникиㅤㅤㅤㅤㅤㅤPINHㅤㅤㅤㅤㅤㅤㅤㅤPINH3
