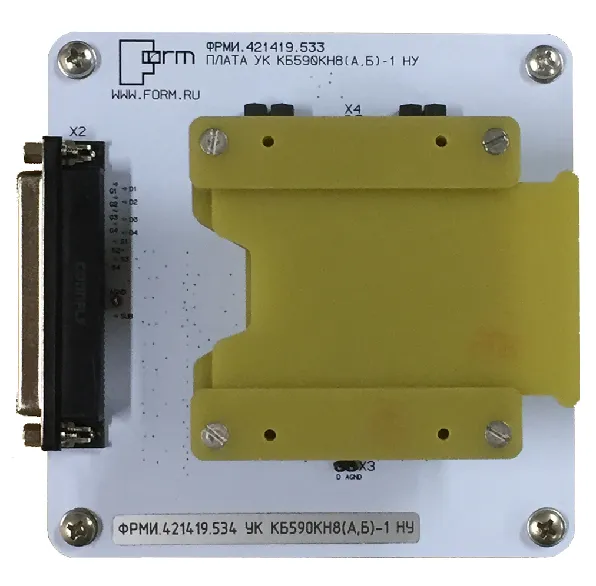

Тестовое решение предназначено для проведения автоматизированного измерения и контроля электрических параметров микросхемы Б590КН8А-1 на соответствие техническим условиям СБ0.347.014 ТУ ГК, таблиц норм и режимов измерения СБ0.343.807ТБ1, СБ0.343.807ТБ2 и согласно метрологическим характеристикам «Системы контрольно-измерительной для контроля БИС и ИМС Тестера FORMULA 2K» ФРМИ 2.653.020, регистрационный № 37424-08 ГРСИ РФ. В состав измерительной оснастки входит «Адаптер 590КН8» ФРМИ.421419.525.

ТР применяется в комплексе с осциллографом Keysight DSOX3104T для измерения статических и динамических параметров объектов контроля в нормальных климатических условиях.

Рекомендованная конфигурация Тестера, необходимая для работы ТР:

Платы ТестераㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤТип платыㅤㅤㅤㅤㅤМаркировка
Блок параметрических измеренийㅤㅤSVPN−LPSㅤㅤㅤㅤㅤㅤㅤSVPN1
                                                                         SVPN−LPSㅤㅤㅤㅤㅤㅤㅤSVPN2
Блок канальной электроникиㅤㅤㅤㅤㅤㅤPINHㅤㅤㅤㅤㅤㅤㅤㅤPINH3
