FormLock: как мы решили задачу точного и стабильного подключения для Тестеров FORMULA^® RXI

Небольшое введение

Универсальные критерии качества любой промышленной контрольно-измерительной системы (Тестера, ATE) для тестирования современных микросхем это:

• Точность, воспроизводимость и повторяемость измерений,
• Скорость тестирования (измерения, контроля или оценки результатов),
• Надежность, удобство использования и совместимость с другими системами.

Чтобы соответствовать данным критериям, при создании АТЕ надо преодолеть множество препятствий и уязвимостей - конструкционных, схемотехнических, архитектурных и технологических.

Одно из них связано с физическим соединением (подключением, «стыковкой») выходных разъемов контрольно-измерительного оборудования (Тестера) с технологическим оборудованием: хэндлером, зондовой станцией, температурной камерой, а также с оснасткой и целевыми объектами контроля - микросхем.

Если подключение приводит к искажению сигналов, которые воспроизводятся и измеряются в процессе тестирования микросхемы, результаты тестирования будут недостоверными.

Если подключение выполнено неэргономично, Потребители АТЕ будут терять ощутимое время на подготовку производства, а в некоторых случаях даже непреднамеренно нарушать работу оборудования из-за ошибок оператора.

Как правило, вопросы подключения высокочастотных Тестеров решаются посредством применения бескабельных систем, так называемых прижимных устройств типа HardDock, к числу которых относится и разработанная нами система FormLock.

Для чего мы разработали проприетарное решение FormLock

Разумеется, вопросы бескабельного подключения давно и успешно решены в мировом тестеростроении: есть зарубежные компании, которые специализируются на поставке как унифицированных, так и заказных систем HardDock.

Однако на практике согласовать ТЗ на разработку заказного HardDock с зарубежным поставщиком оказывается непросто, не говоря уже о цене и рисках поставки. Поэтому закупка унифицированного зарубежного прижимного устройства почти неизбежно влечет и закупку унифицированного зарубежного корпуса с полным комплектом зарубежной механики измерительного блока Тестера.

Для дальнейшего «импортозамещения» остается только место внутри корпуса, притом в жестких ограничениях системообразующих решений покупной конструкции, выполненной по зарубежному стандарту. Прежде всего, это габаритные и присоединительные размеры функциональных модулей Тестера. Очевидно, что по принципу «коготок увяз, всей птичке пропасть», создание отечественного АТЕ в подобных условиях может свернуть на путь все большего заимствования.

Мы в компании ФОРМ создаем реальный отечественный научно-технический задел. Руководство, менеджмент, разработчики компании ФОРМ всегда следуют принципам и Технической политике реального импортозамещения. Постоянно изучая лучшие мировые практики, мы рассчитываем только на собственные инженерные решения и, что особенно важно, - на возможности отечественного производства.

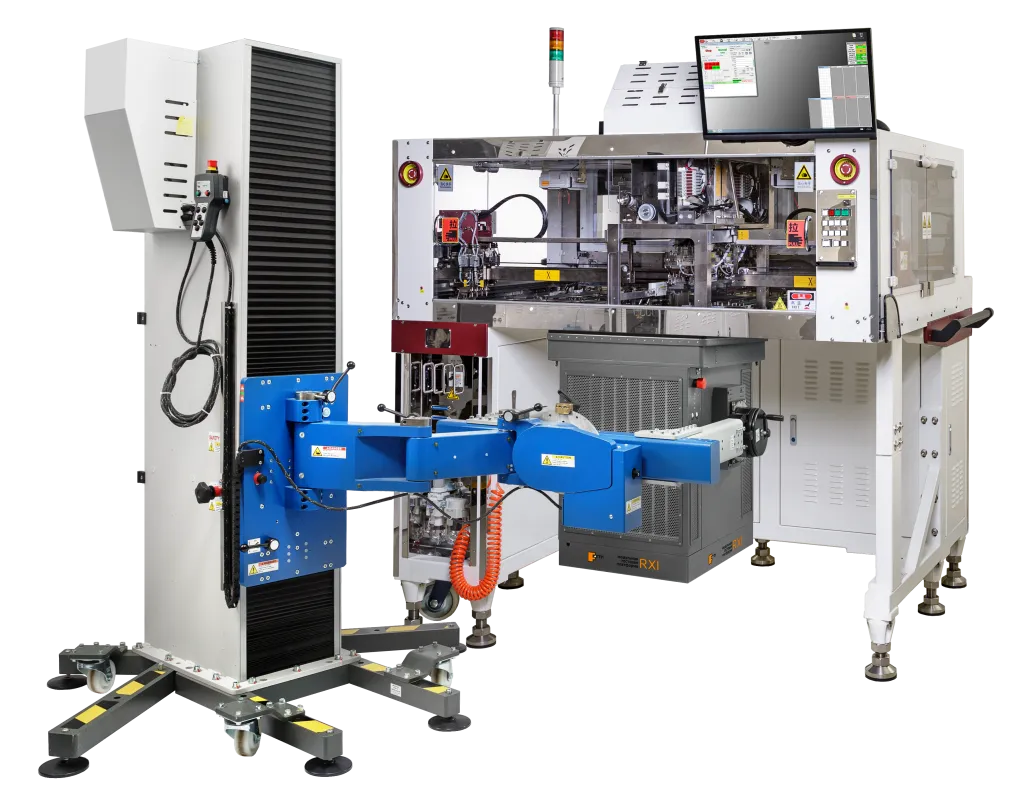

Поэтому мы разработали свое собственное решение для бескабельного подключения модульных Тестеров FORMULA^® RXI - это оригинальная промышленная система механических интерфейсов FormLock, которая делает физическое соединение измерительного блока Тестера с оснасткой, зондами и хендлерами стабильным, воспроизводимым и простым в эксплуатации.

Проприетарная конструкция бескабельного подключения высокочастотных Тестеров FORMULA^® защищена Патентом на изобретение и получила название FormLock.

Что такое FormLock

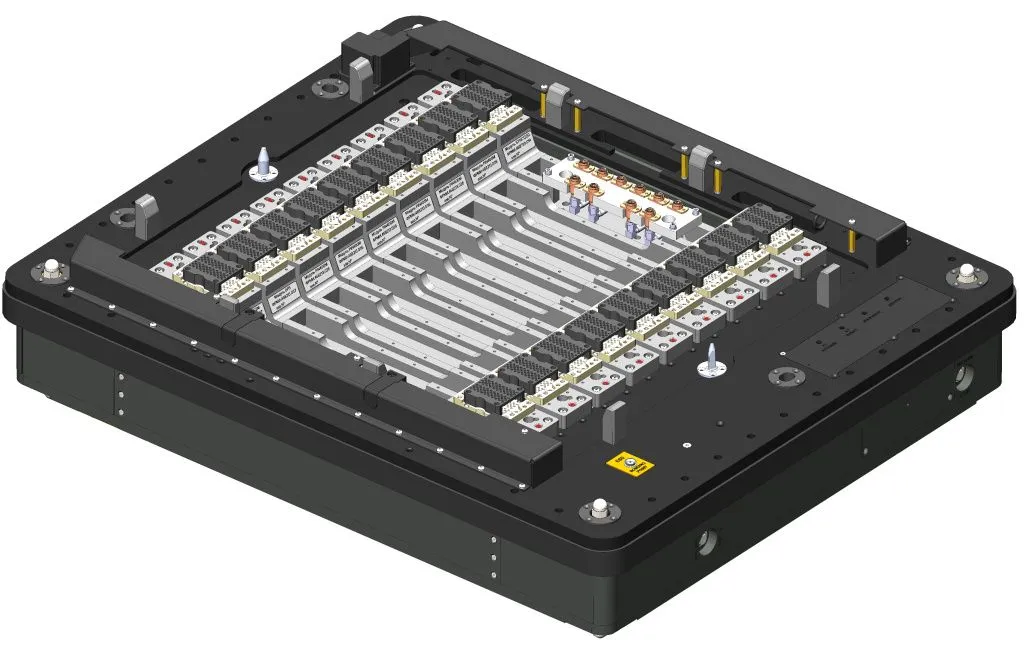

FormLock – это первая и пока единственная в России система подключения, решающая задачу импортозамещения в сегменте автоматизированных электромеханических решений для комплексирования ВЧ тестеров с технологическим оборудованием.
