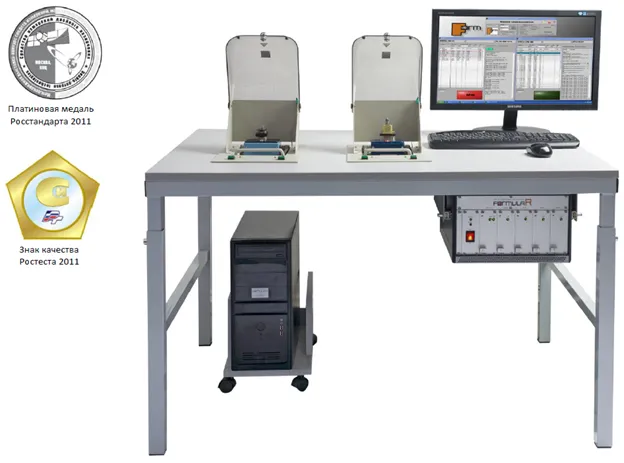

Уникальным свойством Тестера реле FORMULA R является объединение
нормативных методов контроля электрических параметров реле в соответствии
с ГОСТ 16121-86 и ГОСТ РВ 5945-002-2008 с методом «Проверка электрической
прочности», а также осциллографическими методами исследования и контроля
реле. Благодаря этому Тестер позволяет на одном рабочем месте не только
выполнять контроль реле, но и выявлять потенциально ненадежные реле со
скрытыми дефектами.

Отказы реле и их выявление Тестером FORMULA®R

Надежность – это способность изделия выполнять заложенные при конструировании
и производстве полезные функции в течение определенного периода времени при
постоянном воздействии мешающих факторов. Надежность реле полностью
описывается электрическим и механическим ресурсами, отражающими качество
изготовления исполнительного механизма и контактов реле. В таблице 1 представлены
вероятности отказов в работе реле по трем основным типам отказов. Статистика
отказов показывает, что основной отказ реле возникает при его срабатывании.

Таблица 1

Рассмотрим основные причины, вызывающие отказы реле, и возможность выявления,
как брака, так и потенциально ненадежных реле тестером FORMULA R.

Несрабатывание коммутационного реле обычно происходит из-за повышенного
переходного сопротивления контактов, их сваривания или превышенного износа.

Основными причинами отказов контактов реле, по представленным материалам
предприятия-производителя «Северная Заря» являются: механические загрязнения
поверхности контактов, различные химические реакции и электрическая дуга. Причины,

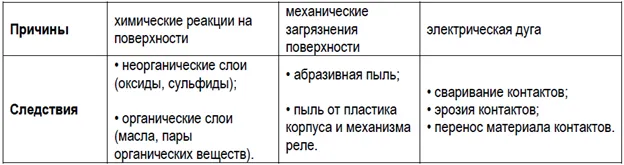

вызывающие отказы контактов реле и их проявления сведены в таблицу 2.

Таблица 2

Из таблицы 2 видно, что брак в контактной системе реле может быть выявлен при
измерении контактного сопротивления и по осциллограмме изменения контактного
сопротивления в зависимости от количества срабатываний.

Отказы, вызванные несрабатыванием контактов вследствие повышенного трения в
оси якоря или в связи с перегоранием обмотки при эксплуатации негерметичного
реле в экстремальных условиях, носят комплексный характер. Такие отказы могут
быть выявлены методами измерения:

·         сопротивления обмотки,

·         напряжения/токов срабатывания/отпускания,

·         времен стабилизации контактов,

·         времен срабатывания/отпускания.

Комбинация указанных методов позволяет выявлять потенциально негодные реле
на стадии их изготовления.

Концепция, реализованная в Тестере реле FORMULA R, обеспечивает его применение
и как средства измерений при испытаниях реле по ГОСТ и ТУ, и как эффективный
прецизионный инструмент анализа причин и механизмов отказов реле при производстве,
и как средство прогнозирования надежности на входном контроле реле.

Методы измерений, встроенные в Программное обеспечение тестера реле
FORMULA R, охватывают весь комплекс требований по ГОСТ 16121-86 и
ГОСТ РВ 5945-002-2008 и, в совокупности с методом «Проверка электрической
прочности», исключают появление бракованных реле в аппаратуре Заказчика.

Однако, кроме реле, брак которых выявляется на этапе проверки по ТУ, существуют
и потенциально ненадежные реле, отказ которых может проявиться уже в аппаратуре
Заказчика. В статье для выявления потенциально ненадежных реле на этапах
производства предлагается использовать осциллографические методы контроля.
Данные методы широко используются производителями реле при цеховом контроле.
Учитывая высокую информативность и эффективность, различные осциллографические
методы контроля реализованы в программном обеспечении тестера реле FORMULA R
и доступны Потребителю, наряду со стандартными методами.

Таким образом, комплекс методов контроля, измерений и исследования отказов,
имеющийся в арсенале Тестера реле FORMULA R, позволяет выявлять реле со скрытыми
дефектами, предотвращая дальнейшее применение потенциально ненадежных реле и
отказ реле в аппаратуре Заказчика.

Основные типы брака и отказов, которые могут быть выявлены Тестером реле
FORMULA R, представлены в таблице 3.

Таблица 3


Выводы

Сочетание в тестере реле FORMULA R нормативных методов контроля электрических
параметров реле позволяет не только выявлять бракованные реле, но и потенциально
ненадежные реле со скрытыми дефектами.
