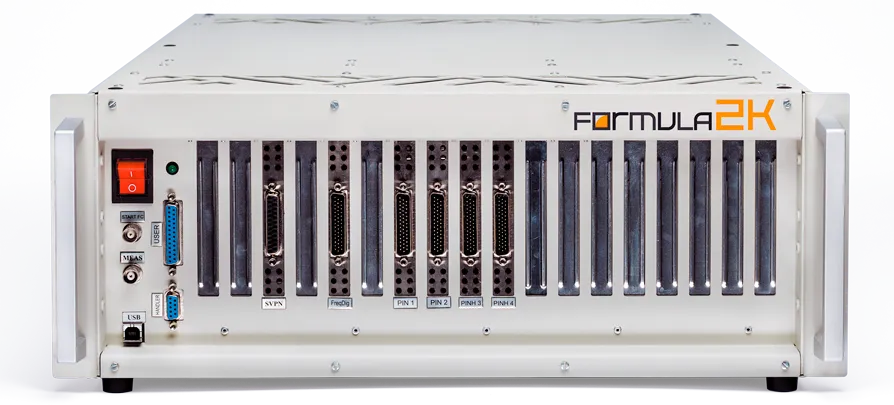

ТЕСТЕР МИКРОСХЕМ FORMULA® 2К


Назначение и область применения

Тестер FORMULA® 2K — это автоматизированная универсальная контрольно-измерительная система для функционального и параметрического контроля цифровых, аналоговых и цифро-аналоговых микросхем малой и средней степени интеграции, а также микросхем памяти.

Тестер предназначен для выполнения измерений в процессе проведения приемо-сдаточных, периодических, сертификационных и иных видов испытаний ИМС, а также для входного контроля

FORMULA® 2K обеспечивает требования метрологического законодательства РФ и нормативной документации в области измерений и испытаний в микроэлектронике.

Свидетельство об утверждении типа средств измерений:
№ 31123 от 08.04.2013 г.

Регистрация в Государственном реестре средств измерений, запись:
№ 37424–08 от 08.04.2013 г.

Разработчик и производитель Тестера:
ООО «ФОРМ», Россия

Основные технические характеристики
и функциональные возможности
Тестеров FORMULA®

в соответствии с Описанием типа средств измерений № 31123 от 08.04.2013 г.

Наименование параметра
Диапазоны и значения
Число двунаправленных измерительных каналов
64...256
Диапазон уровней входного/выходного сигнала/амплитуда
-10...+10 В/± 20 В
Частота функционального контроля
до 20 МГц
Частота канала тактового сигнала
40 МГц
Длительность фронта и среза импульса, не более
4 нс/ 6 В; 15 нс/ 10 В
Объем памяти тестовых векторов/ошибок
1 М/1 М
Ток активной нагрузки
0,5...24 мА
Выходное сопротивление
50 Ом ± 5 Ом
Источники
Число источников (включая 2 прецизионных)
3...14
Напряжение источников
-20...+20 В
Погрешность задания напряжения
от ±(0,35% + 10) мВ
Погрешность задания напряжения прецизионным источником
от ±(0,02% + 1) мВ
Ток источников
до 2 А
Погрешность ограничения тока
от ±(2% + 1) мА
Измерители
Число измерителей (включая 1 прецизионный)
1...2
Напряжение измерителей
-20...+20 В
Погрешность измерения напряжения
от ±(0,5% + 2) мВ
Погрешность измерения напряжения прецизионным измерителем
от ±(0,02% + 1) мВ
Ток измерителей
до 200 мА
Погрешность измерения силы тока
от ±(2% + 12) нА
Количество диапазонов по току
6
Контроль микросхем памяти
Статические ОЗУ
Алгоритмическое формирование последовательности адресов
Есть
Динамическое резервирование матрицы ОЗУ
Есть
Средства управления внешними приборами
Интеграция с зондовыми автоматами испытательным оборудованием и внешними приборами
по интерфейсу GPIB

Тестер является функционально полным автоматизированным средством измерений БИС и ИМС и обеспечивает Потребителям следующие преимущества:

  • Высокий уровень готовности оборудования к измерениям и испытаниям
  • Автоматизацию всех стадий измерительного процесса и управления данными
  • Быстросъемная измерительная оснастка — как на кабеле, так и на разъемах Тестера
  • Режимы работы с зондовыми автоматами, автозагрузчиками, испытательным оборудованием и приборами
  • Дружественное программное обеспечение
  • Автоматическая диагностика и калибровка
  • Надежность в круглосуточном режиме работы

Преемственность и учёт потребностей ОПК РФ

Тестер взял на себя все измерительные задачи по контролю подавляющего большинства микросхем малой и средней степеней интеграции, которые до сих пор широко используются в ОПК. Это микросхемы с частотой до 20 МГц, уровнями сигналов и напряжением питания до ± 20 В, числом сигнальных выводов от 14 до 256, среди которых:

  • цифровые ИМС, включая аппаратную логику, микроконтроллеры, БИС на БМК, ПЛИС и ОЗУ
  • микросхемы смешанного сигнала — ЦАП и АЦП
  • аналоговые ИМС — операционные усилители, компараторы, ключи, стабилизаторы, аналоговые БИС на БМК

Столь широкий спектр контролируемых микросхем обеспечивается модульно-магистральной архитектурой Тестера, которая позволяет комплектовать Тестер как низковольтными модулями канальной PIN-электроники (для контроля ИМС уровнями ТТL и КМОП технологий), так и высоковольтными каналами (для контроля ИМС, выполненных по ТТL и КМОП технологии), а также наборами соответствующих низковольтных и высоковольтных измерительных источников.

Опциональный блок аналоговых измерений включает комплект прецизионных измерительных источников, применяемых для измерений ИМС смешанного сигнала.

Тестер FORMULA® 2K пришёл на смену целому парку отечественных Тестеров микросхем, таким как «Вахта», «ИЗМИР», «Вектор», «СФ» и др.

Тестер оснащен средствами контроля ИМС в корпусе и на пластине, обеспечивая простоту интеграции с зондами, автозагрузчиками, проходными камерами, а также с информационной средой предприятий.

Основные преимущества

Реализованная в Тестере идеология процесса измерений, по существу, является встроенным бизнес-процессом контроля качества ИМС, который управляется системой правил и процедур, установленных в программном обеспечении Тестера.

Это относится и к разработке программ контроля, и порядку доступа к изменению утвержденных программ, и автоматическому документированию всех результатов и параметров измерений, в том числе, при проведении метрологических процедур и т. д.

Приобретая FORMULA® 2K, Потребитель получает все, что ему потребуется для выполнения измерений — «от А до Я»:

  • Средства разработки измерительных программ (ИП) в символьно-графической среде SINOP, оснащенной специализированным оригинальным компилятором и библиотекой процедур высокого уровня
  • Средства отладки ИП, включая встроенный логический анализатор, осциллограф и Системный инспектор, который позволяет проверить состояние любых устройств Тестера непосредственно в цикле отладки ИП
  • Многофункциональный Процессор тестов для микросхем произвольной логики, оснащенный стандартным для Тестеров микросхем набором команд, включая условные переходы, вложенные циклы, поиск состояний и др.
  • Алгоритмический генератор тестов для ЗУ и микросхем регулярной логики — незаменимое средство для надлежащего тестирования микросхем памяти, без которого проверка ЗУ является чрезмерно трудоемкой задачей
  • Единую оболочку, из которой осуществляется управление на всех этапах измерительного процесса и в процессе обслуживания
  • Средства автоматической статистики, сбора данных и документирования результатов
  • Средства автоматической диагностики и проведения метрологических процедур
  • Разграничение уровней доступа Пользователей (разработчик ИП/ оператор/ метролог/ сервисный инженер)
  • Возможность интеграции с внешними приборами и устройствами, необходимая как для автоматизации метрологических процедур, так и для расширения функциональности Тестера — его использования с зондами, испытательным оборудованием, дополнительными приборами

В результате Тестер FORMULA® 2K обеспечивает высокий уровень организации труда в процессе измерений, гарантирует прозрачность, достоверность и автоматизацию всех этапов контроля микросхем. При этом Тестер неприхотлив в эксплуатации, рассчитан на непрерывный режим работы, надежно сохраняет все метрологические характеристики в межповерочный интервал времени, не нуждается в специальной инфраструктуре, обеспечивает легкое перемещение (вес до 25 кг), не требует специальной площади, размер которой определяется только требованиями к рабочему месту оператора или инженера-разработчика.

Все эти качества сделали FORMULA® 2K самым популярным Тестером ЭКБ последнего десятилетия среди российских Потребителей.

Заменив Тестеры прошлого поколения, FORMULA® 2K обеспечивает контроль многих современных БИС и ИМС средней степени интеграции, а также микросхем памяти.

Применение FORMULA® 2K
в процессе испытаний ИМС на внешние воздействующие факторы

Тестер оснащен средствами для интеграции с внешним оборудованием отечественного и иностранного производства, в том числе, с зондовыми автоматами, испытательным оборудованием и измерительными приборами.

Специально для Тестера FORMULA® 2K разработан термостойкий адаптер для испытаний ИМС с числом сигнальных выводов до 256, который обеспечивает измерения под воздействием температур от –60 °C до +125 °C с применением «Термострима». Применение в адаптере «вечных» термостойких контактов (POGO-PIN) гарантирует не менее миллиона присоединений оснастки.

Малогабаритная настольная конструкция Тестера позволяет удобно размещать его во всех режимах эксплуатации, в том числе в составе 19" приборной стойки, а также в подвесном виде.

Программный комплекс Sinop

Основу программного обеспечения Тестера составляет русскоязычная символьно-графическая среда управления SINOP, разработанная компанией ФОРМ под ОС Windows. Среда интуитивно понятна и позволяет инженеру-разработчику быстро освоить ее, даже не имея квалификации программиста.
Подробнее

Измерительная оснастка

В опциональный раздел Спецификации поставки Тестеров FORMULA® 2K внесена универсальная измерительная оснастка для широкого спектра микросхем. Это универсальные адаптерные устройства — пульты оператора, применяемые для разбраковки по признакам «Годен/Брак», а также по группам годности.

Конструктивно адаптеры выполняются на шлейфе, на высокочастотном кабеле, а также в бескабельном исполнении — для установки непосредственно на разъемы Тестера. Адаптер на термостойких подпружиненных контактах Pogo-Pin с числом контактов 256 предназначен специально для испытаний многовыводных микросхем под воздействием температур.

Универсальные адаптеры применяются совместно со сменной специализированной оснасткой для различных типов микросхем. При поставке Тестеров Потребителям предоставляется документация по самостоятельной разработке измерительной оснастки для подключения измеряемых микросхем.

Тестовые решения TestBox®

Тестовые решения предназначены для сокращения времени и издержек Потребителя на подготовку процесса измерений микросхем. Применение готовых Тестовых решений позволяет сразу же приступить к измерениям ЭКБ, исключив затраты на самостоятельную разработку измерительной оснастки и программ контроля.

Для немедленного внедрения Тестера FORMULA® 2K и скорейшего получения отдачи на инвестиции ФОРМ предлагает Потребителям готовые Тестовые решения, выполненные в виде коробочных продуктов TestBox® . За многие годы работы мы создали целую библиотеку Тестовых решений для широкой номенклатуры микросхем, которая предлагается нашим Потребителям для измерений различных типов микросхем:

  • в корпусе и на пластинах
  • с применением автозагрузчиков и зондовых автоматов
  • в нормальных условиях и под воздействием крайних температур (Termostream, проходная камера, камеры тепла-холода)

Каждое Тестовое решение TestBox® является специализированным программно-аппаратным комплексом, который включает:

  • специализированную оснастку для подключения конкретного типа ИМС
  • диск с программой контроля и измерений ИМС
  • паспорт с руководством оператора®
  • гарантию производителя
Тестовые решения
На сегодня более 550 типов разработанных Тестовых решений находится в эксплуатации у Потребителей Тестеров FORMULA®, обеспечивая метрологическое единство при контроле качества электронных компонентов.

Сервисные услуги производителя

Для сокращения времени и издержек Потребителя на вспомогательные работы, непосредственно не связанные с измерениями, ФОРМ предоставляет Потребителям Тестеров FORMULA® следующие технические услуги:

  • Интеграция Тестеров в технологическую, информационную и испытательную инфраструктуру Потребителя с подключением внешнего оборудования, приборов и IT-сетей
  • Оснащение рабочих мест на основе Тестеров информационной базой данных iLForm для обеспечения прослеживаемости измерений
  • Плановое техническое обслуживание, ремонт и метрологический сервис на месте эксплуатации Тестера специалистами калибровочной лаборатории ФОРМ
  • Расширение конфигурации Тестера в процессе эксплуатации в соответствии с перечнем типовых опций, либо с разработкой опций на заказ
  • Разработка специализированной оснастки для измерений и испытаний
  • Сопровождение Потребителя при проведении рекламационной работы

Качество Тестеров FORMULA®

Качество Тестеров FORMULA® 2К определяется следующими важнейшими критериями, выполнение которых обеспечивает предприятие ФОРМ как разработчик и изготовитель Тестера:

1.
Соответствие Метрологическому законодательству РФ:
характеристики Тестеров метрологически обеспечены при производстве и эксплуатации, подтверждены государственными испытаниями на утверждение типа средств измерений.
Калибровка и поверка Тестеров проводятся в отношении всех заявленных в Описании типа СИ параметров оборудования и выполняются согласно Методике поверки, утвержденной уполномоченным органом Росстандарта. Метрологические процедуры выполняются в собственной аккредитованной Калибровочной лаборатории предприятия-изготовителя ФОРМ.
2.
Современная технология проектирования и производства Тестеров
соответствует регламентам Системы менеджмента качества СМК по ГОСТ Р ISO9001–2011. Бизнес-процессы разработки, производства, поставки и обслуживания Тестеров FORMULA® 2K, а также обучения и поддержки Потребителей регламентированы и выполняются подразделениями предприятия ФОРМ с соблюдением указанных требований, что подтверждается результатами ежегодного инспекционного контроля СМК с 2009 года.
3.
Наличие полного комплекта КД на Тестеры с литерой «О1»
обеспечивает поддержку всех этапов жизненного цикла Тестера.
Качество Тестеров FORMULA® 2К подтверждено результатами испытаний:
  • на утверждение типа средств измерений с включением в ГосРеестр СИ
  • на электробезопасность и электромагнитную совместимость
  • на климатические воздействия в диапазоне температур и на транспортную тряску
4.
Качество каждого экземпляра Тестера обеспечивается тщательным отбором его компонентов и материалов, а также современным уровнем автоматизации монтажа и контроля узлов. Соответствие произведенной продукции подтверждается всесторонними испытаниями каждого узла и Тестера в целом по утвержденным программам и методикам испытаний, включая финишные процедуры калибровки и поверки средства измерений.
5.
Положительный опыт применения Тестераподтвержден успешной эксплуатацией более 350 единиц оборудования на 82-х предприятиях-производителях ИМС, на входном контроле и в испытательных центрах в течение 15 лет.
Первичную, периодическую и внеочередную поверку Тестера производит ФГУП «ВНИИФТРИ», либо иной уполномоченный орган системы РосТехрегулирования.

Состав Тестера при поставке

Тестеры FORMULA® 2K предусматривают заказное аппаратно-программное конфигурирование в соответствии с вариантами исполнения, указанными в Описании типа СИ.

По желанию Потребителя в поставку Тестеров опционально включаются типовые и заказные Тестовые решения TestBox®, а также оборудование рабочего места для измерений и испытаний микросхем.

В состав поставки входит полная эксплуатационная и метрологическая документация: Руководство по эксплуатации, Свидетельство об утверждении типа СИ, Методика поверки, Свидетельство о первичной поверке.

Состав каждого экземпляра Тестера определяется на основе анализа задач, требований и пожеланий Потребителя и отражается в Спецификации поставки, а также в Паспорте каждого экземпляра Тестера.

Гарантии производителя
и поддержка в эксплуатации

Гарантийное обслуживание и поддержку Тестера в эксплуатации осуществляет его разработчик и производитель — предприятие ФОРМ.

По окончании гарантийного периода ФОРМ предлагает Потребителям заключить Договор сервисного обслуживания, а также предоставляет технический сервис и метрологические услуги по отдельным заявкам Потребителей

Служба технической поддержки ФОРМ без ограничения срока предоставляет всем Потребителям Тестеров FORMULA® следующие бесплатные услуги:

  • Консультации по телефону, электронной и факсимильной почте, в ходе терминальных сессий, а также непосредственно на территории предприятия ФОРМ
  • Методическую помощь в рекламационной работе
  • Обновление версий программного обеспечения
  • Удаленную диагностику Тестеров с локализацией неисправности
  • Организацию ремонта и технического обслуживания с последующим предоставлением Свидетельства о поверке
  • Информирование о новых опциях Тестера, новых Тестовых решениях
  • Проведение обучающих семинаров по вопросам контроля качества ЭКБ
  • Консультации по вопросам эксплуатации в гарантийный и послегарантийный период срока службы Тестера
  • По запросу Потребителя технические возможности оборудования могут быть расширены в процессе эксплуатации — за счет аппаратного и программного дооснащения, а в ряде случаев — путем разработки заказных опций

Мы всегда поддерживаем наших Потребителей в решении задач контроля качества ЭКБ и помогаем в обеспечении качества их конечной продукции.

Гарантия на оборудование составляет 1 год и предусматривает бесплатный выезд инженеров службы сервиса ФОРМ на место эксплуатации Тестера в случае гарантийного ремонта и внеочередной метрологической калибровки.

Специалисты Службы технической поддержки помогают Потребителям в обеспечении сервиса и эксплуатации Тестера, включая вопросы разработки и применения Тестовых решений.

Срок поставки и цена

Срок изготовления и поставки Тестера FORMULA® 2К составляет до 8 недель.

Цена с детализацией состава Тестера и опций приведена в Спецификации поставки

В цену Тестера включены:

  • Гарантия 1 год
  • Доставка по адресу Потребителя, монтаж и подключение Тестера на территории Потребителя
  • Инструктаж персонала Потребителя по правилам эксплуатации
  • Ввод Тестера в эксплуатацию с предъявлением Тестовых решений
